能承接的结构设计范围
可以只做单个零件的结构建模出图，也可以从整机方案一路跟到量产。外观与结构一起做，或有外观图只做结构，都行。
整机结构方案
从功能需求反推零件划分、装配顺序与固定方式，输出整机 3D 装配与爆炸图，先确认方案再做零件细节。
注塑件结构设计
壁厚、拔模、缩水、加强筋、卡扣、螺丝柱、超声线全流程把控，输出可直接开模的 3D 与 2D 图，含分型面建议。
钣金结构设计
0.8–3.0mm 冷轧板 / 镀锌板 / 不锈钢 / 铝板。折弯展开、折弯半径、孔边距、焊接与铆接方案，附展开图与工序建议。
机加工零件设计
铝合金、45钢、不锈钢件。按加工方式设定公差与基准，必要时调整结构降低加工成本与装夹难度。
装配与 DFM / DFA 评审
装配顺序、防错设计、公差链分析。把"装不进去""装反了""螺丝拧不到"这类问题在设计阶段就解决掉。
手板与试产跟进
出图后协助对接手板与模具供应商，跟进试模件问题、改模方案与首件确认，直到装配顺利。
设计时守住的那几条线
这些是量产中最容易踩坑的地方，也是我们把图纸交出去前会自己检查的内容。
注塑件
- 壁厚尽量均匀，局部厚度差控制在 25% 以内，避免缩水与内应力
- 加强筋厚度约为壁厚的 0.5–0.6，根部加圆角，避免背面缩水印
- 拔模角：外观面 1° 以上，蚀纹面按纹号加深，结构面 0.5° 以上
- 卡扣按压量、插拔寿命与模具滑块可行性一并评估
- 螺丝柱内径按自攻螺钉规格设定，配防开裂加强肋
钣金件
- 折弯半径不小于板厚，折弯边与孔边保持足够距离避免变形
- 展开尺寸按材料延伸率补偿，附展开图便于激光切割与折弯
- 焊接件控制焊后变形，必要时用铆接或螺钉连接替代
- 喷涂 / 阳极 / 电镀的挂点与保护面在图上明确
| 注塑壁厚 | 1.2 – 3.0 mm（ABS / PC / PP / POM 等） |
|---|---|
| 常用塑料 | ABS、PC、PC+ABS、PP、PA、POM、TPE（包胶） |
| 钣金材料 | SPCC / SECC / SUS304 / 6061 铝，板厚 0.8 – 3.0 mm |
| 钣金公差 | 常规 ±0.15 – ±0.3 mm（按工序与尺寸） |
| 机加工材料 | 6061-T6、7075、45钢、304/316 不锈钢、黄铜 |
| 机加工公差 | 常规 IT7 – IT8，精密面可到 ±0.02 mm |
| 表面处理 | 阳极氧化、喷粉、喷油、电镀、蚀纹、丝印 |
| 软硬件配合 | PCB 外形与定位孔、器件避空、线缆走槽、散热预留 |
| 输出格式 | SolidWorks 原生 / STEP / IGES / DXF / PDF 图纸 |
交付内容
交给模具厂、钣金厂或加工厂之后，不需要再有人帮你"翻译"一遍图纸。
整机 3D 装配
完整装配体 + 全部零件，含装配约束与运动关系，可做干涉检查与装配动画。
2D 零件图
每个零件的加工图纸，含尺寸公差、几何公差、粗糙度、材料与表面处理要求。
BOM 与装配说明
物料清单含材料、数量、外购件型号，附装配顺序与关键装配要求说明。
打样与试产支持
手板、试模件的问题分析与改模建议，首件确认配合，直到装配合格。
五步交付
先定方案，再做细节；每个阶段都有明确的确认点，不会闷头做到底才发现方向不对。
需求与企划
明确产品功能、目标成本、预计产量与外观要求，确认关键尺寸与使用场景。
方案设计
零件划分、装配方式、固定与密封方案，输出初步 3D 与爆炸图供确认。
详细结构设计
逐零件完成结构细节与图纸，同步做 DFM 检查与公差链分析。
出图与评审
交付图纸与 BOM，与模具厂 / 供应商一起过工艺可行性，必要时调整结构。
打样与量产跟进
手板验证、试模改模、首件确认到批量导入，全程跟进技术问题。
结构设计案例
以下为部分项目的技术要点呈现，客户信息与完整参数受保密协议约束。

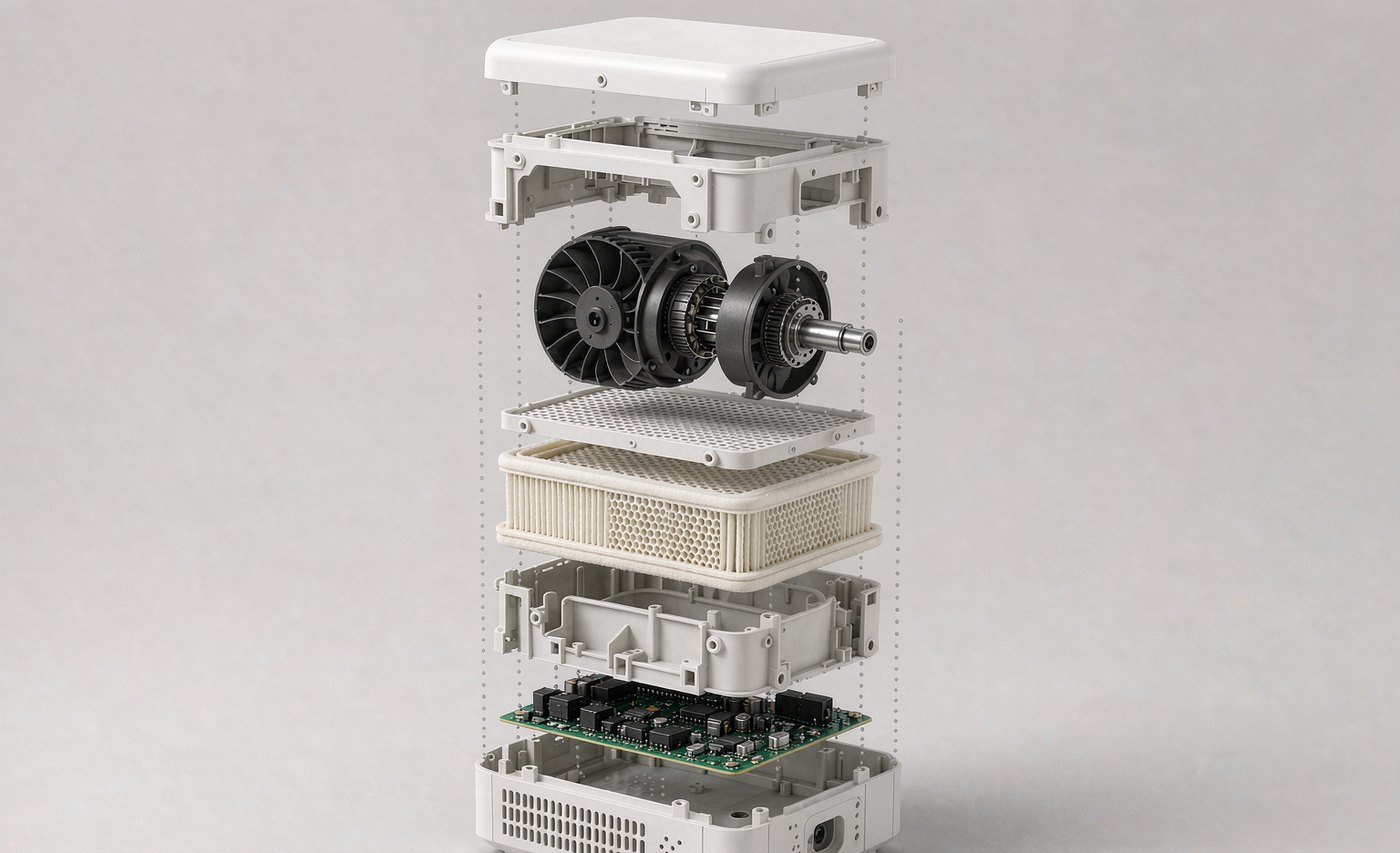

家用小电器 · 整机结构设计
两分件壳体 + 内部功能模块堆叠方案，卡扣与螺钉混合锁附，拆装维修免工具。含风机减震、滤网滑轨与线缆走槽，开模前完成滑块位评估。

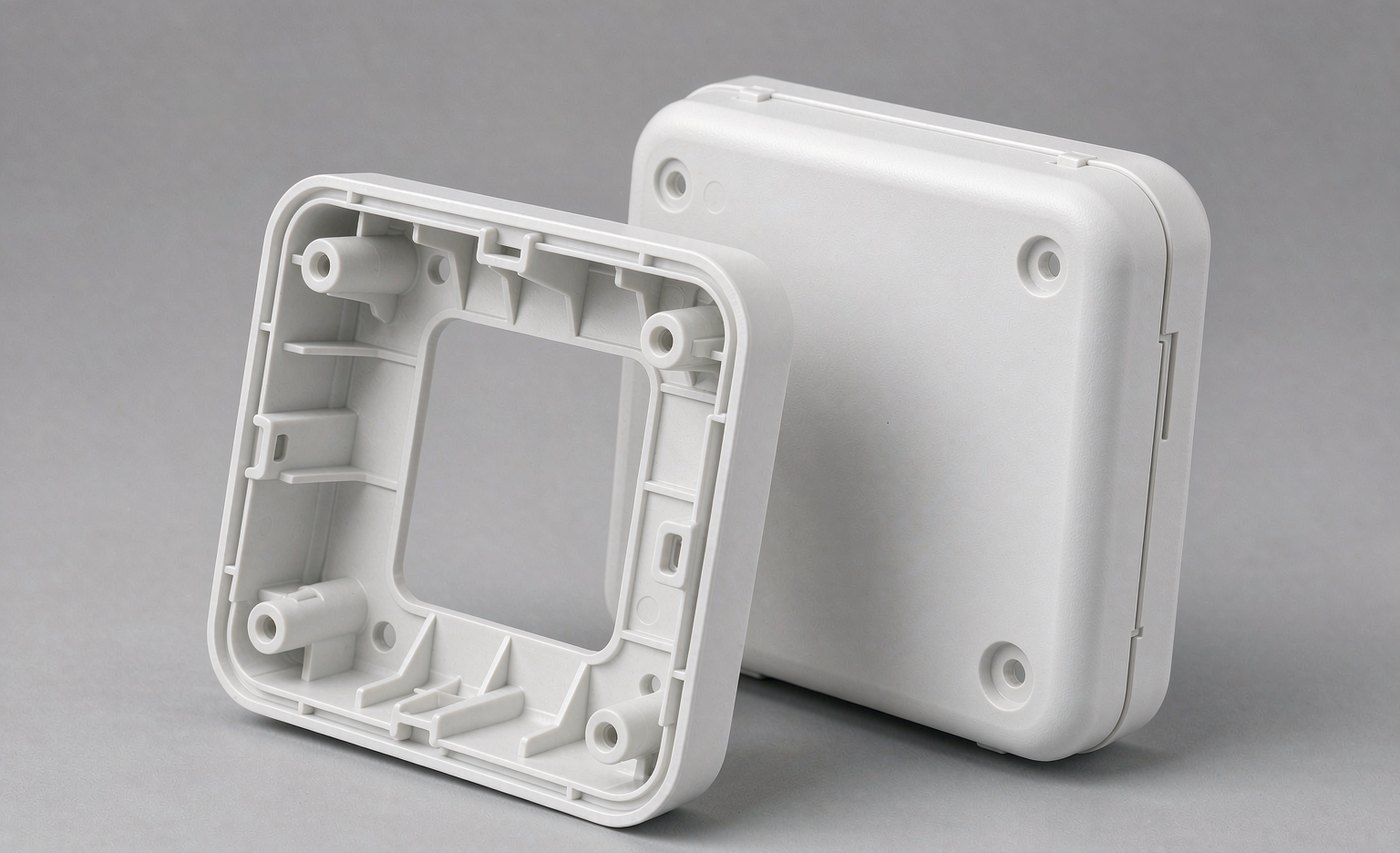

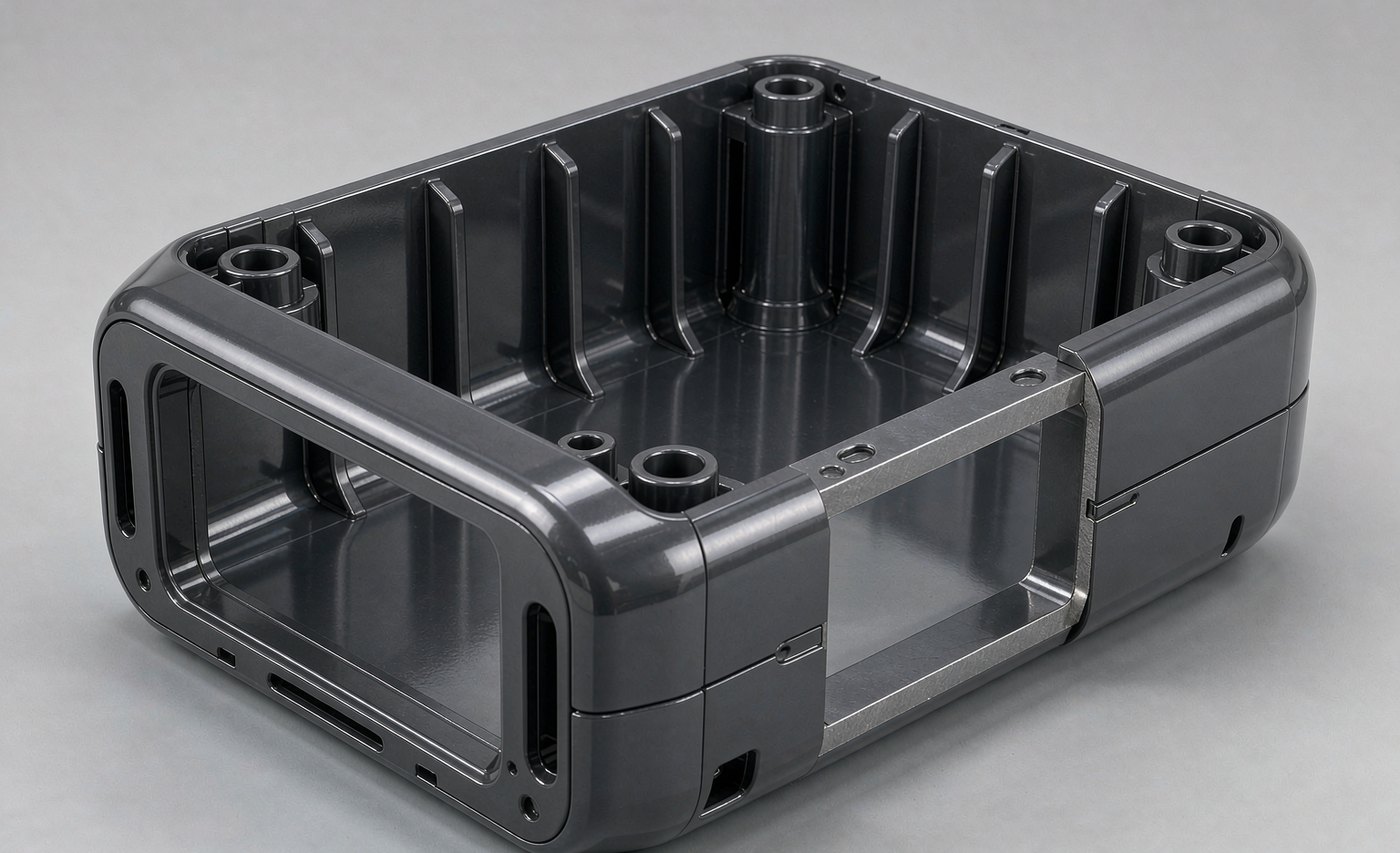

手持消费电子 · 薄壁外壳结构
平均壁厚 1.2mm 的减重方案，网格加强肋控制刚性，分型面避空处理解决外观缩水。试模一次合格，关键尺寸 CPK 1.33 以上。

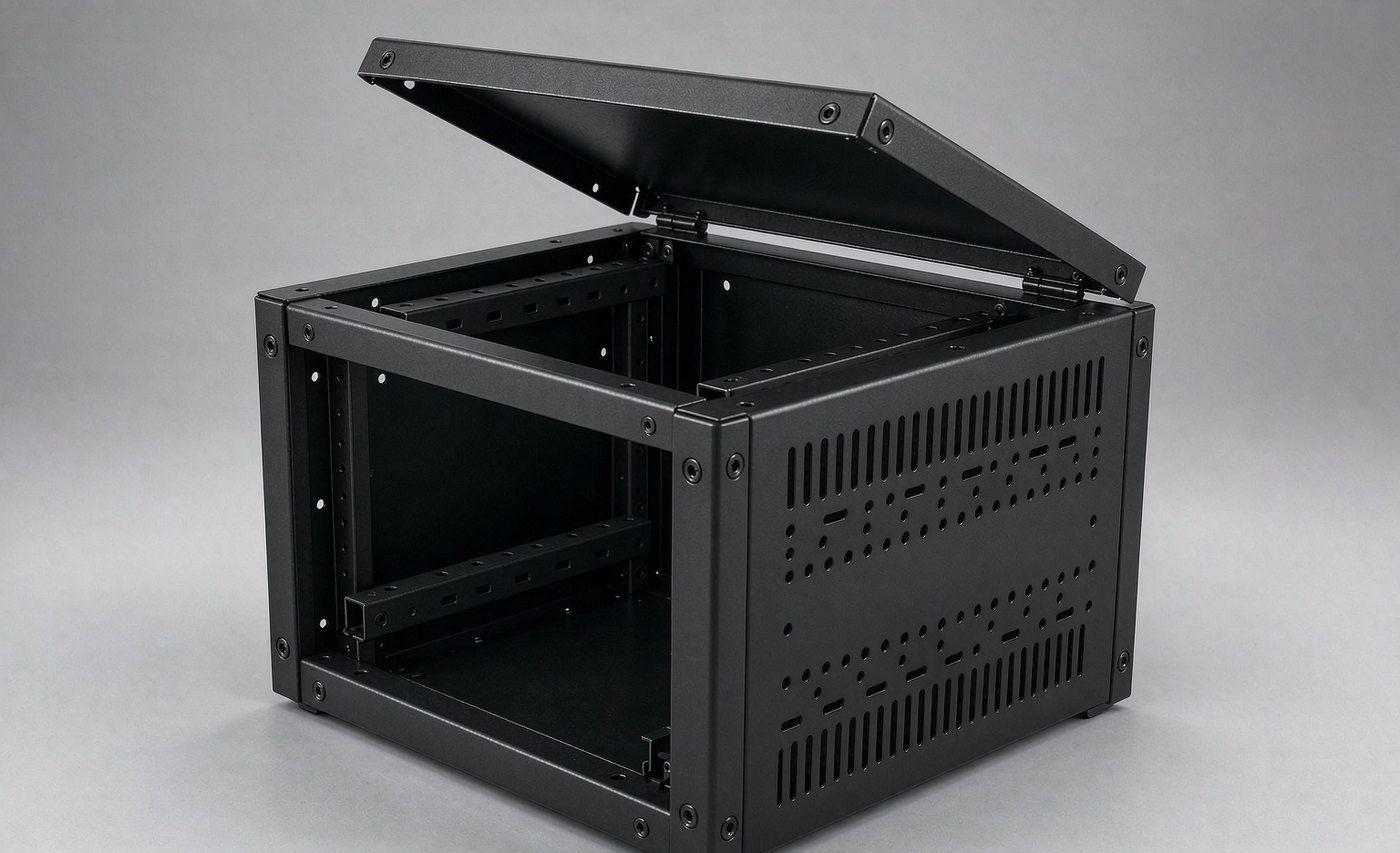

网络设备 · 钣金机箱设计
1.2mm 冷轧钢板双侧插箱结构，免工具快装。折弯展开与干涉全检，配合激光切割与数控折弯，月产千台稳定供货。

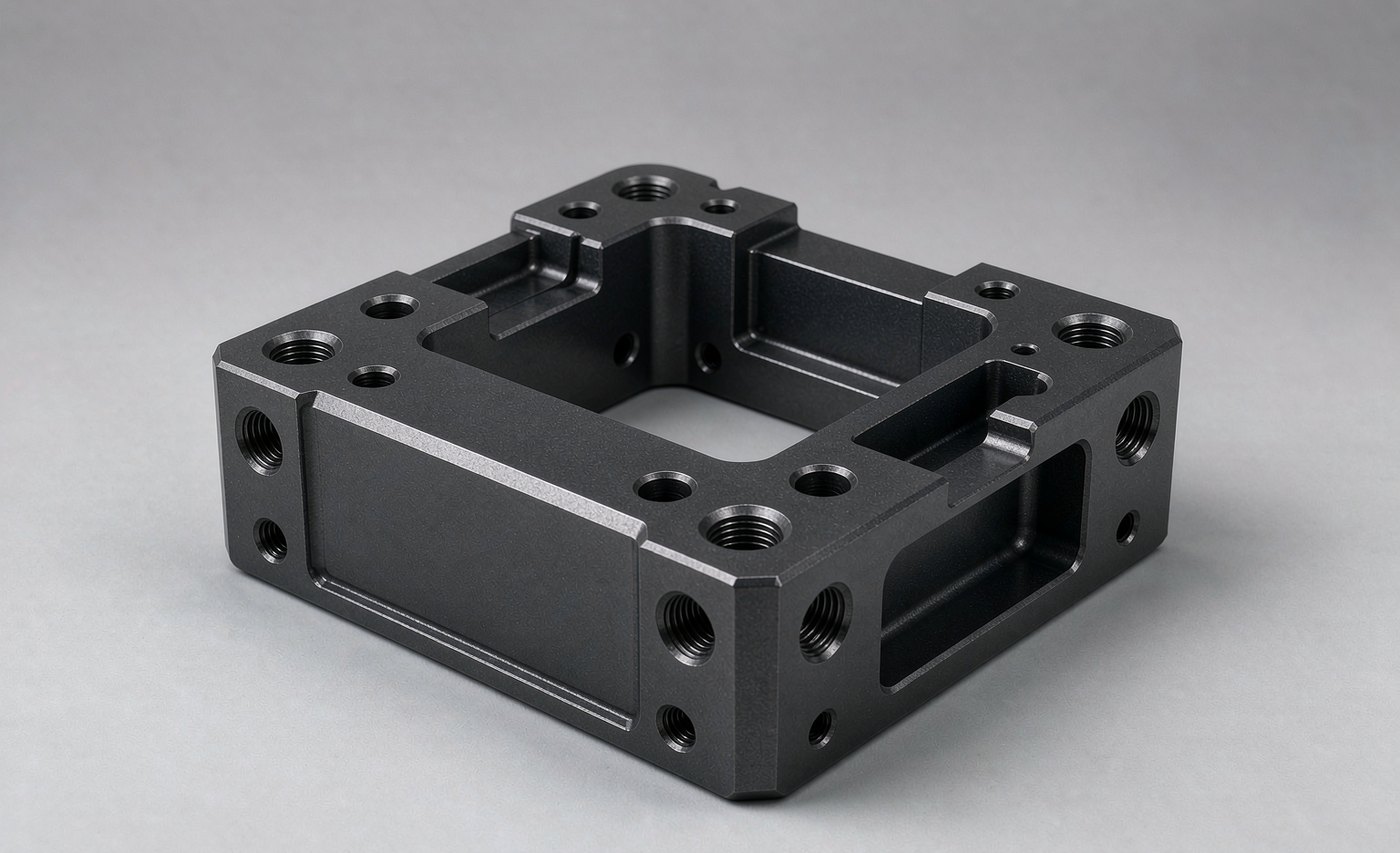

检测仪器 · CNC 铝合金结构件
6061-T6 多面加工件，密封面平面度 0.02mm，螺纹孔位精度 ±0.05mm。设计时预置装夹基准与工艺凸台，硬质阳极后装配无返工。
关于结构设计，客户最常问的
Q外观已经设计好了，只做结构可以吗？
可以，而且很常见。把外观的 3D 模型（STEP / IGES 或曲面文件）发过来，我们按外观面不可改的前提做内部结构。外观是曲面的情况下，我们会先做加厚与分型评估，确认能开模再往下做。
Q交给模具厂需要哪些文件？
开模通常需要 3D 模型（STEP 最通用）+ 2D 图纸（标注公差、拔模、缩水、表面要求）+ 材料与外观要求说明。我们交付的正好是这一套，模具厂拿到就能评估分型面与滑块，直接报价。
Q担心开完模才发现有问题，怎么规避？
两个手段：一是开模前做 DFM 评审，把分型、拔模、缩水、顶出、浇口位置一起过一遍；二是先做手板件验证装配与功能。这两步成本远低于改模，我们通常都会建议做。
Q能帮忙找加工厂 / 模具厂吗？
可以推荐我们合作过的供应商（注塑模具、钣金、CNC、手板等），你在武汉本地也可以就近对接。我们不赚加工差价，供应商报价直接对你，你比价后再决定。
Q怎么报价？大概多少钱？
按零件数量、结构复杂程度与是否含整机装配来评估。单件外壳类结构通常在千元级别，整机结构（外壳 + 内部支架 + 装配）从数千元起。微信说明产品类型与零件数量后，48 小时内给出明确报价。
Q保密性怎么保证？
可签署保密协议，图纸文件带项目编号与水印，不对外展示。案例展示只呈现技术要点，隐去客户信息与关键参数。
有个产品要做结构，先聊十分钟
说说产品是什么、大概几个零件、计划怎么生产。我们能很快判断可行性与大致费用，避免你走弯路。
把产品需求发到微信，48小时内给您报价
整机开发、单个零件出图、DFM 评审都可以聊。支持签署保密协议。
